特点:


    ■ 体积小,重量轻
    ■ 适应再流焊与波峰焊
    ■ 电性能稳定,可靠性高
    ■ 装配成本低,并与自动装贴设备匹配



应用:
    ■ 常规一般应用

常规&高功率电性参数:

 TYPE Rated
Power
at 70
Max
Working
Voltage
Max
Overload
Voltage
T.C.R
(PPM/℃)
                Resistance  Range PDF
B(±0.1%)
D(±0.5%)
F(±1%)
G(±2%)
J(±5%)
K(±10%)
0201 0.05W   25V 50V ±200 - 10Ω~1MΩ 10Ω~1MΩ
0402 0.063W 50V 100V -200~+500 - 1Ω~9.9Ω 1Ω~9.9Ω
±300 - 10Ω~990Ω 10Ω~990Ω
±200 10Ω~1MΩ 1KΩ~10MΩ 1KΩ~10MΩ
0603 0.1W 50V 100V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - -   10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
0805 0.125W 150V 300V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
1206 0.25W 200V 400V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
1210 0.33W 200V 400V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
1812 0.5W 200V 400V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
2010 0.5W 200V 400V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
1218 1W 200V 400V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -
2512 1W 200V 400V ±400 - 1Ω~9.9Ω 1Ω~9.9Ω
±200 - - 10Ω~10MΩ
±100 10Ω~1MΩ 10Ω~10MΩ -



2014年08月21日

上一篇

下一篇

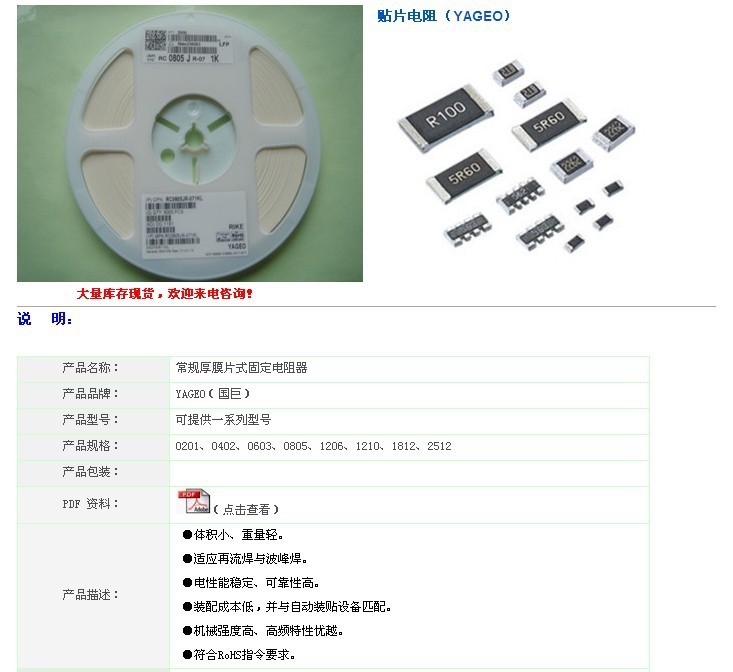

国巨(YAGEO)贴片电阻系列
